A durabilidade dos materiais utilizados para isolação de maquinas elétricas depende de inúmeros fatores, tais como: temperatura de trabalho, esforço elétrico, solicitações mecânicas, exposição a produtos químicos, dentre outros.

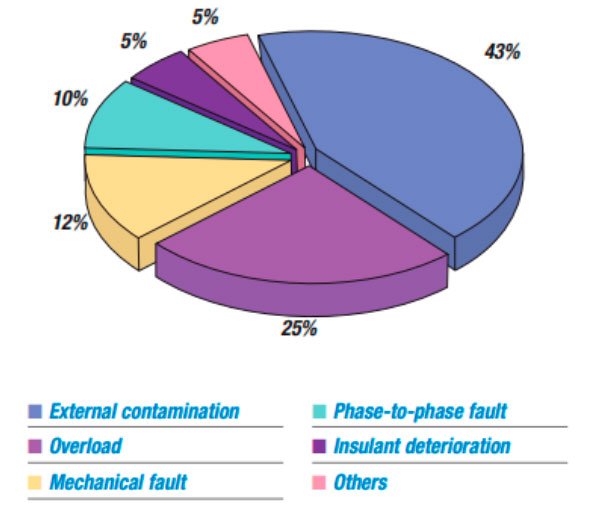

Estima-se que 25% das falhas em máquinas elétricas ocorram devido à deterioração do isolamento elétrico como podemos observar no gráfico
abaixo.
Visando fornecer o suporte necessários aos nossos clientes, com a seleção do material mais adequado para as mais diversas aplicações, a AEPI do Brasil realiza, através de seu laboratório, análises Térmicas de seus isolantes elétricos.
Neste sentido, o artigo a seguir explica, de forma didática, a Análise Térmogravimétrica (TGA) e a importância desta técnica como ferramenta.
Modos de falhas de máquinas elétricas (Referencia: AEMC ® Instruments)
ANÁLISES TÉRMICAS
A Análise Térmica segundo a ICTA (International Confederation for Thermal Analysis) é definida como um grupo de técnicas, através das quais uma propriedade física de uma substância é medida como função da temperatura, enquanto a substância é submetida a um programa controlado de temperatura. O programa pode consistir em aquecer ou resfriar (dinâmico), ou manter a temperatura constante (isotérmica).
A Análise Termogravimétrica ou TGA é uma técnica em que a massa (ou peso) de um material é medida em função da temperatura ou do tempo enquanto a amostra é submetida a um programa de temperatura e atmosfera controladas [Earnest, ASTM STP 997 (1988)]
Os materiais termofixos geralmente exibem perda de massa, que se divide em três categorias: componentes voláteis, produtos de reação e produtos de decomposição. Todos esses processos de perda de massa podem ser caracterizados por TGA para produzir informações tais como teor de umidade, solvente residual, composição e estabilidade térmica.
O ensaio consiste basicamente em retirar um pequeno pedaço da amostra, que pode ser pó, líquido ou sólido em torno de 5 a 25 mg e colocar dentro de um cadinho normalmente de platina que fica suspenso em uma balança analítica envolvido por um forno.
Um programa de aquecimento é definido em função do tipo de material a ser analisado e as características que pretende ser obtidas, em seguida deve ser ajustado as pressões dos gases protetivos e da amostra.

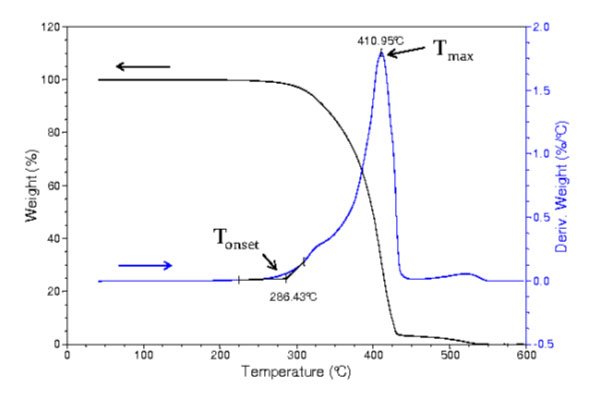

Curvas típicas de TGA e sua derivada DTG são apresentadas na figura 1.
Figura 1 – Gráfico de TGA (preto) e sua derivada, DTG (azul)
Usualmente no eixo horizontal tem – se a temperatura enquanto que no eixo vertical do gráfico é apresentado o percentual de massa WT% ao invés da massa total, que se inicia com 100%, proporcionando assim uma fácil comparação entre várias curvas em uma mesma base. A massa e a temperatura são exibidos em função do tempo. Isto permite a verificação aproximada da taxa de aquecimento.
As curvas DTG facilitam a interpretação porque ocorre a decomposição dos eventos em função do tempo e são mais facilmente observadas.
APLICAÇÕES DA TGA:
Dentre as inúmeras aplicações existentes da termogravimetria destacam-se:
- Calcinação de compósitos para determinação de teor de resina com atmosfera controlada
- Temperatura de perda de massa (on set point) para análise comparativa de Índice Térmico
- Determinação de teor de umidade
- Degradação térmica oxidativa de materiais poliméricos
- Decomposição de materiais explosivos
- Desenvolvimento de materiais gravimétricos analíticos (peso constante)
- Decomposição térmica ou pirólise de materiais orgânicos, inorgânicos e biológicos
- Destilação e evaporação de líquidos
- Determinação da pressão de vapor e entalpia de vaporização de aditivos voláteis
- Determinação da umidade, volatilidade
- Estudo de desidratação e higroscopicidade
As principais normas internacionais que estabelecem parâmetros de Análise Termogravimétrica são:
- ASTM E 1131
- ISO 11358
EQUIPAMENTO:
As faixas de temperaturas para Analisadores Termogravimétricos comerciais são tipicamente de temperatura ambiente até 1000ºC suficiente para a maioria dos compósitos de matriz polimérica.
O equipamento utilizado na análise termogravimétrica é basicamente constituído por uma micro balança, um forno, termopares e um sistema de fluxo de gases. A figura abaixo apresenta um desenho detalhado deste instrumento.
A Calibração do equipamento de TGA normalmente é realizada utilizando padrões com propriedades ferromagnéticas que permitem avaliar a medição de temperatura dos termopares.
A AEPI do Brasil dispõe desse equipamento atendendo principalmente a classe de compósitos e elastômeros dos mais diversos tipos e aplicações.
Autor do artigo:
André Zancheta Garcia, MSc
Diretor Técnico AEPI do Brasil
